全自動マクロ硬さ試験機 Qness 250 / Qness 750 / Qness 3000 A+ EVO

Xledブリネル評価用レンズ

XLED照明モジュールは、ブリネル圧痕の分析に革命をもたらします。市販のレンズではビーディングが発生するため、特に軟らかいブリネル圧痕は不正確な測定結果になる可能性があります。これに対し、XLEDレンズは、直接かつ広範囲に照射することで、素材の種類や硬さに関わらず、正確で再現性のある測定を可能にします。

優れた画質

新しい硬さ試験機「EVO」シリーズの光学系は、完全に再開発されました。この光学系は、QATM工場のクリーンルーム内に設置されており、QATMの総合的な専門知識が生かされています。新シリーズのすべての硬さ試験機は、0.1mmから8mmまでのすべての必要な視覚範囲を、最高の鮮明さとコントラストでカバーするユニバーサルな顕微鏡システムを共有しています。QATMシステムは、拡大率に関わらず、画像全体に均一な照明を与え、ダークエッジがないことを保証します。

イーサネット産業用カラーカメラ

高品質のCMOS 5メガピクセルカメラとイーサネットデータ転送は、現在の産業界の標準となっています。他のカメラシステムとは異なり、ここでははるかに高い伝送安定性が可能です。さらに、PCと硬さ試験機は、互いに遠く離れた場所に設置することができます。これは、制御インフラが外部のスイッチキャビネットに設置されている製造環境に最適です。

全自動マクロ硬さ試験機 A+ EVO シンプルで信頼性が高い

サンプルイメージカメラ

5メガピクセルのカラーカメラで試料全体を記録することで、試料の概要やプロトコルの記録を完璧に行うことができ、究極の使いやすさを実現しています。硬さ試験機のCA+およびA+バージョンでは、標準でテーブル表面全体をサンプル画像として記録します。

エッジ認識

エッジ認識では、プロジェクトやサンプルのテンプレートを使用する際に、テスト行の開始点をサンプルのエッジに自動的に適合させることができます。このモジュールは、自動化の度合いを大幅に向上させ、連続して提供されるAuto-Snap機能への理想的な追加機能となります。

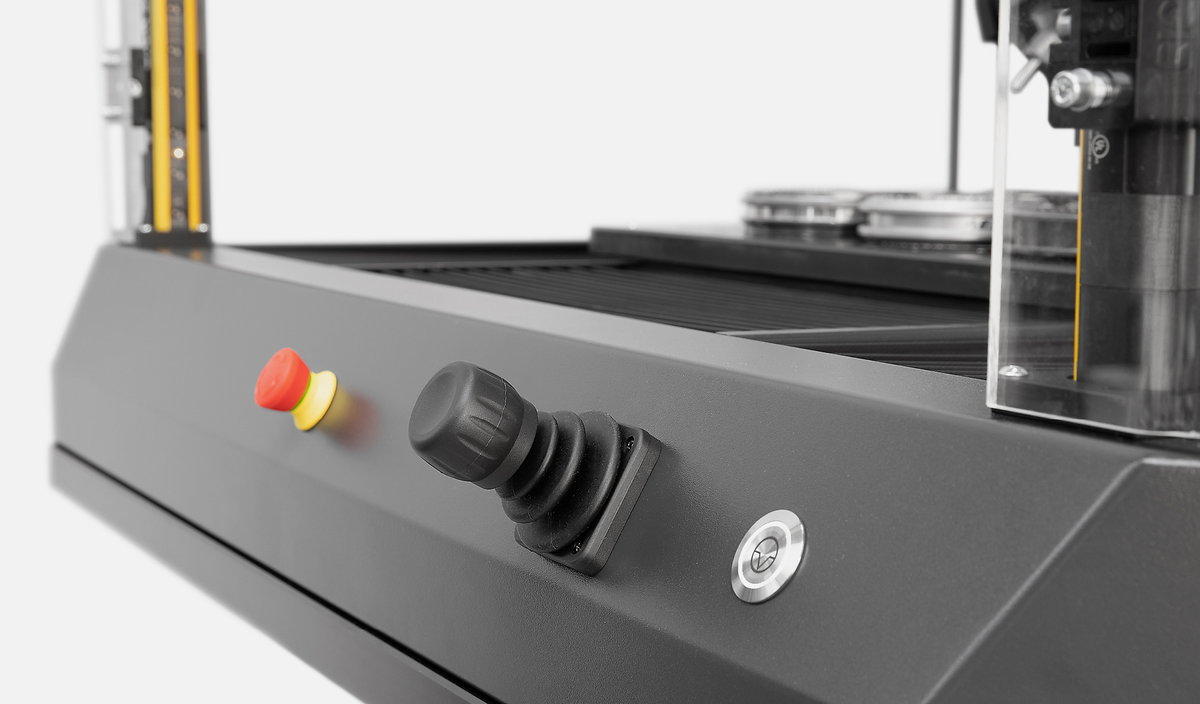

全自動3軸制御

高精度位置決めドライブを搭載したフルオートマチックで堅牢なXYスライド。3軸（XYZ）をコントロールするダイナミックジョイスティック。使用可能な支持面は450×300mm、ご要望に応じてより大きなトラバースやテストテーブルもご用意しています。

高さの異なるテスト

各XYテストポイントの位置に対して、Z高さを個別に選択することができます。自動試験時には、高さの異なる試験片や試験レベルの異なる試験片を安全に全自動で交換することができます。革新的なCAS技術により、ユニットは衝突から保護されています。クランプされた試料を試験する際には、特許取得済みのQATM「ワークピース認識」により、センサー検知によってテストヘッドの接近速度が自動的に低下します（機械と試料を保護します）。

最大限のクランプ安全性

A/A+バージョンの高性能インダクションモーターは、最大3.200kgのワーククランプ力を実現します。クランプ力は試験方法に合わせて、試験力よりも大きくなるように自動的に設定されます。オペレーターがレベルを設定する必要はなく、硬さ試験機が安全かつ最適な適応を保証してくれます。

電動スイベル式ダウンホルダー

Qness 250 A/A+ EVO-Versionのみ：

ロックウェルやブリネルに準拠した硬さ試験では、ダウンホルダーで部品をしっかりと固定することが不可欠です。しかし、エッジ認識やテストサンプルのプログラミングなどの一般的なプロセスでは、ダウンホルダーは必要ありません。そのため、革新的なEVOシステムでは、異なるプロセス間でダウンホルダークランプをモーターで数秒のうちに回転させることができます。これにより、操作の利便性が向上し、サイクルタイムがさらに短縮されます。

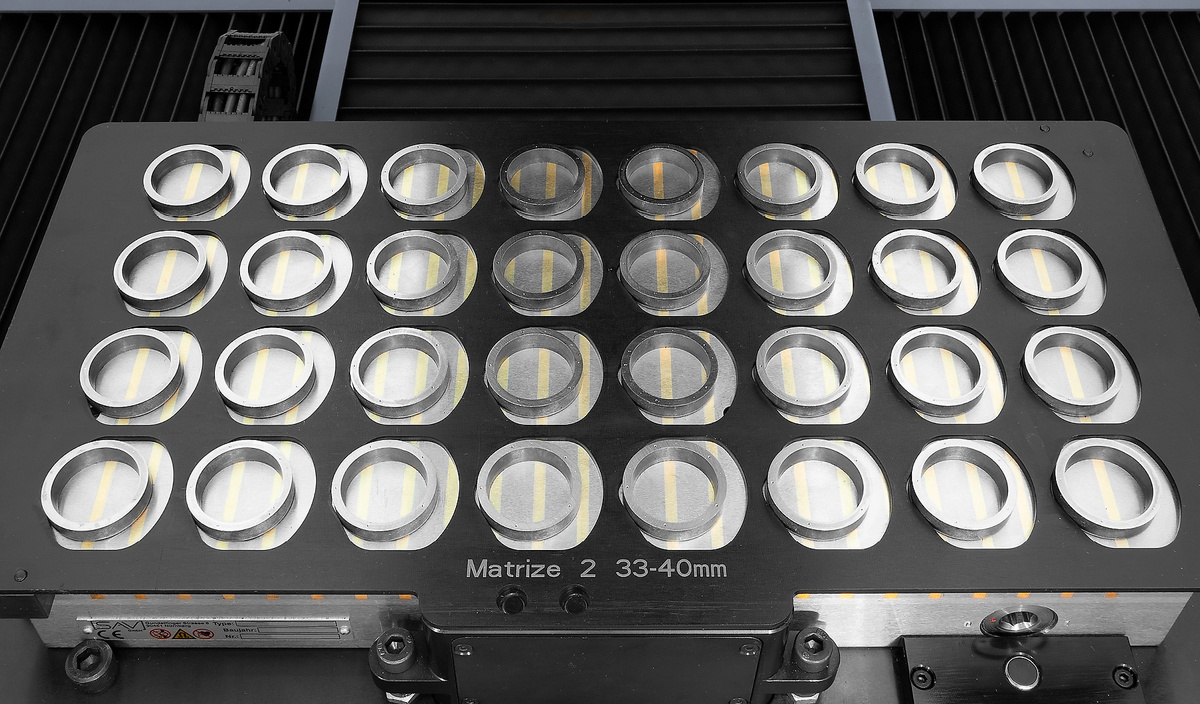

同一のサンプルテスト

テストパターン、テストメソッド、ユーザーフィールドなどの関連データは、あらかじめ定義されたサンプルマガジンを介してアクティブにすることができます。QATMは、あらゆる要求に応じて、最適なクランプセットアップ、マトリックス、カセットシステムを提供します。
